Модем силовой сети МСС-1

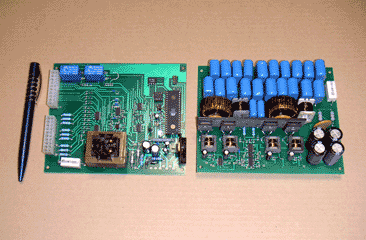

Модем силовой сети МСС-1 (на рисунке он справа) предназначен для передачи данных по линиям силовой сети 220В со средней скоростью около 10000 бит в секунду (полудуплекс). Он используется в АСУ " Горсвет-КС". Сигнал распространяется в пределах одного сегмента сети, ограниченного трансформаторными подстанциями.

Модем имеет два гальванически развязанных канала (X и Y) для передачи данных между различными сегментами. Пиковая мощность выходного каскада - около 20Вт.

Модем подключается к контроллеру КСИ-2 по внутреннему интерфейсу. Конструктивно устанавливается вместе с КСИ в корзину шкафа ШНОТ-1.
